MTTEC Lipo-Wächter BS12 V2.5 - Einzelzellenüberwachung - Display - dual Summer

MTTEC Lipo-Wächter BS12 V2.5 - Einzelzellenüberwachung - Display - dual Summer

Artikelnummer: MT1813
GTIN: MT1813
HAN: MT1813
Kategorie: Zubehör Akkus
Hersteller: MTTEC

48,95 €

inkl. 19% USt. , zzgl.

Momentan nicht verfügbar

Beschreibung
Benachrichtigen, wenn verfügbar

Lipowächter BS12 V2.2 extra laut mit 2 extra lauten Summern und externer LED zur Überwachung der einzelnen Zellspannungen bei Lipopacks von 2 bis 12S

Neue Funktionen der Version V2.2:

Zusätzlicher Jumper Anschluss zwischen Anschluss 1 und Anschluss 2, für die Verwendung von zwei unabhängigen Akkupacks bis 2x6s. Werden Seriell oder Parallel verschaltene Akkupacks verwendet, MUSS der Jumper Anschluss geöffnet sein.

Neue Funktionen der Version V2.1:

Zusätzlicher Telemetrie Anschluss für einen Spannungssensor. An diesem Ausgang wird sobald der Warnvorgang startet eine Spannung von 5V ausgegeben. Wird nicht gewarnt sind es 0V.

Neue Funktionen der Version V2:

Anschlussleiste für die Balancerstecker jetzt als universale Steckerleiste wie beim BS6
an den BS12 V2.0 können jetzt zwei in Serie oder parallel verschaltete Akkupacks angeschlossen werden, der BS12 erkennt automatisch die Anschlussart.
Der Überspannungsalarm nun kann nun von 3.00V-4.30V programmiert werden.
Die Automatische Abschaltung des Displays ist nun entweder auf 1min, 5min, 10min, 20min oder immer einstellbar.

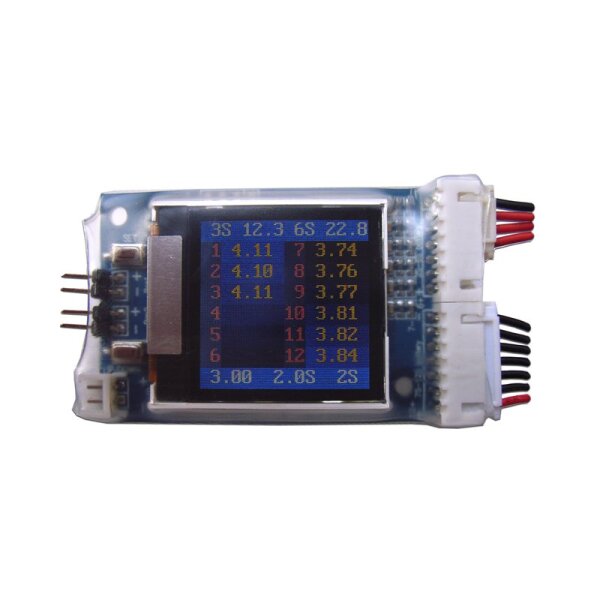

Der MTTEC BS12 ist der erste bis 12S nutzbare Mikroprozessor gesteuerte Lipo Wächter mit einem TFT Farbdisplay. Er überwacht die einzelnen Zellspannungen von Lipo/Life Akkupacks. Das Gerät kann die Zellspannungen von 2S-12S Lipo/Life Akkupacks während des Entladevorgangs überwachen und signalisiert mit einer leuchtstarken LED und zwei sehr lauten Summern (2x95db), wenn eine der Zellspannungen die voreingestellte Grenzspannung unterschreitet. Durch das große Farbdisplay lässt sich der BS12 einfacher und vielseitiger programmieren und einsetzen, wie z.B. als Akkumonitor. Das Farbdisplay zeigt die Zellzahl, die Gesamtspannung, jede einzelne aktuelle Zellspannung und die tiefste Zellspannung die während der Entladung auftrat. So kann man einfach die schwächste Zelle im Pack erkennen und sieht ebenso wie nah man an der Warnspannung war oder wie weit man sie unterschritten hat. Auch bei Überspannung meldet sich der BS12 Lipo Wächter. Er warnt wenn eine Zelle 4,22V (absolute LiPo Obergrenzer) überschreitet.

Technische Daten:

Zellenzahl: 2S-12S LiPo (mindestens 2S LiPo 7,4V, LiFe 6,4V)
Überspannungsalarm: > 4.22V per Zelle
Warnspannung je Zelle beim Entladen: 2-4V (in 0,05V Schritten einstellbar), Werkseinstellung 3V
Verzögerungszeit bis das Warnen startet: 0-20s (in 0,5s Schritten einstellbar), Werkseinstellung 2s
Warndauer: 1-60s (in 1s Schritten einstellbar), Werkseinstellung 2s
Toleranz der Messung: -20 mV / +20 mV
Rasterabstand der Balancersteckleiste: XHR 2,54 mm
Größe: 61x38,5x6 ( LxBxH in mm)
Gewicht: 30 g
Warn LED: 11000mCd, 2V, 20 mA
Warn Summer: je Summer 95dB ab 12V, 25mA unter 12V ca. 90db
Anschluss Summer: Kabel 300 mm
Anschluss LED: Kabel 300 mm
Der Wächter ist mit transparentem Schrumpfschlauch umgeben und verpolgeschützt

Weitere Funktionen:
Der BS12 speichert je Zelle die niedrigste Spannung sowie die tiefste Gesamtspannung. Durch kurzes Drücken des Tasters UP/DOWN kann die Anzeige zwischen den aktuellen Spannungen und den gespeicherten Werten umgeschaltet werden. Der Hintergrund der Zellnummern ändert sich und die Zellspannungen erscheinen nun in rot. Erneutes Drücken schaltet zurück zur aktuellen Spannung.

Summer und LED warnen abwechselnd wenn eine Zellspannung unter- oder überschritten ist.
Das Display schaltet nach 2 Minuten ab um Strom zu sparen. Durch drücken von SET geht es wieder an oder wenn es an ist auch wieder aus.
Während des Alarms kann dieser durch kurzes drücken auf SET abgebrochen werden.

Eine superhelle LED warnt bei Unterschreiten der Zellspannung optisch und akustisch ab 3S mit einem extra lauten Piezosummer. Bei 2S nur optisch. Der Alarmton ist ein wiederkehrender Ton im Wechsel mit dem Leuchten der LED.
Der Wächter wird an das Balancerkabel des Akkus angeschlossen. Er ist verpolungssicher.

Top Qualität - hergestellt auf Anlagen der Smartphone Produktion in Asien.

Vorteile des externen Summers und der externen LED:

Summer und LED können frei am Modell platziert werden
ideal für Elektrohelikopter ab der 600er Klasse
flache Bauform der Wächterplatine

Lieferumfang:

Lipowächter BS12 V2.2
LED mit Anschlusskabel
zwei Summer mit Anschlusskabel
Anschlusskabel für den Telemetrieport
Anleitung deutsch

Kompatibel ist der Wächter mit den Balancersteckern (2,54mm Pinabstand) von Kokam, Graupner, Robbe - EHR und dem Align System XHR. Andere Systeme wären durch ein optionales Adapterkabel anschließbar.
